CGM-PT-2 熔缸式热熔胶机技术协议术参数
供货项目 | 技术参数说明 |
型 号 | CGM-PT-2 |
胶桶规格 | Φ126*250 |
缸桶内径 | Φ126 |
容 量 | 0.5加仑(2KG容量) |
工作温度 | 可调最高200℃ |
粘 稠 度 | 最大 50000CPS |
胶 路 数 | 最多2根胶管 |
马 达 数 | 1 |
熔胶能力 | 20.3公斤/小时(最大) |
出胶速度 | 0.1—5.5克每秒 |
出胶压力 | 0—3mpa可调 |
设备尺寸 | 长900mm 宽400mm 高1150mm |
设备重量 | 180公斤 |
驱动马达 | AC交流变频调速马达,速度可调,马达采用台湾爱得利品牌,变频器采用台湾台达品牌。 |
泵浦系统 | 高精度计量齿轮泵, 压力均匀,出胶量稳定;适应胶粘度范围可达50000CPS;最大出胶压力:50BAR |
熔 缸 桶 加 热 盘 过 胶 块 | “特氟龙”涂层,有效减少碳化物,利于清洗“特氟龙”涂层,有效减少碳化物,利于清洗。加温速度快,温度均匀。
|

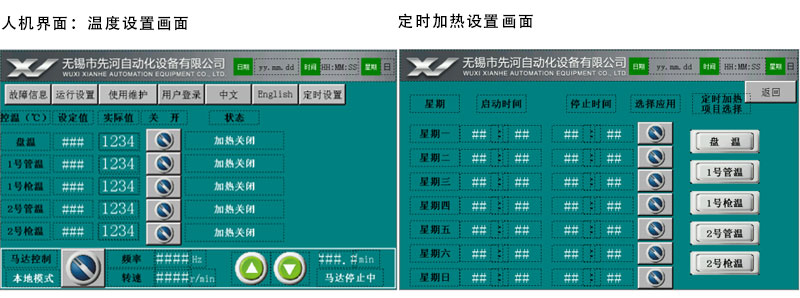

控制系统 | 采用台湾台达品牌的PLC和触摸屏控制,操作方便;各温区温度均独立控制,温感采用PT100;低温泵浦起动保护,过温保护功能;系统泵胶过压保护;系统自我诊断和自动检测,安全设计。 |
使用操作 | 气缸恢复到初始位置,手抓红球旋转机构旋转到一定角度,此时可添加适量胶块,袋装胶或者颗粒胶,然后将旋转机构归位,气缸伸出推动密封盘,此为完成一个操作过程。 |
温 控 | 加热盘加热0-200度任意可调(加热棒),温控精度±1度 |
工作气压 | 0.4—0.7mpa |
供电电压 | 380VAC,三相5线(3相线+零线+地线) |
胶机主功率 | 3KW |
泵浦:由三相变频电机加减速机驱动高精密出轮泵,出胶稳定精确。泵出口安装高精度调压阀,控制出胶口压力,保证胶量稳定。

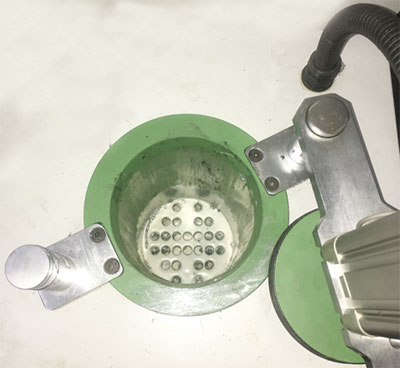

加热桶:一次可投入2KG胶水,温度由0-200度任意可调。表面铁氟龙涂层,清理方便。

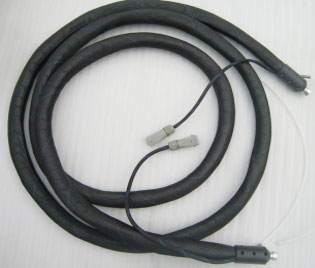

熔胶管:
可温控加热管采用进口特氟龙内胆,进口加热丝,保温性能好的保温外层。
温度(1-200度)可根据客户要求任意调节。

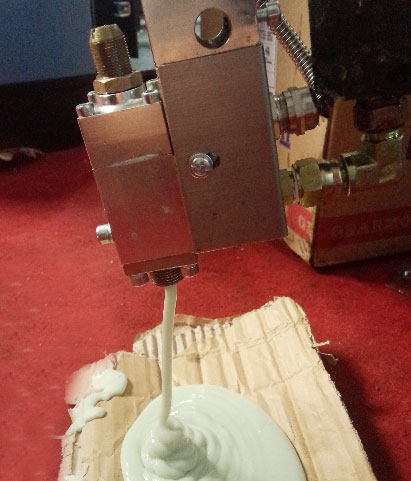

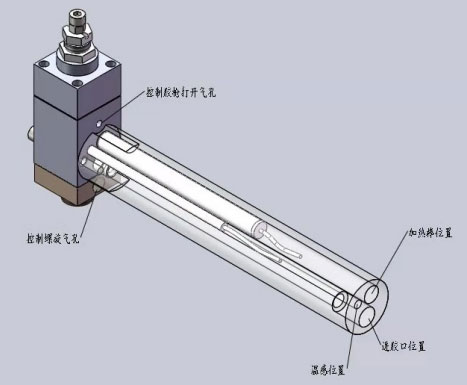

气控胶枪:可温控加热胶枪,温度可根据要求(0-200度)任意调节,内部有自密封设计,根据指令可自动打开或关闭。枪嘴拆卸方便,可根据客户需求尺寸定制加工。总质量为1KG,装在机械手臂上轻巧灵活安装方便。
