20PTC-1压盘式热熔胶机技术协议术参数
供货项目 | 技术参数说明 |
型 号 | PUR20PTC-1 |
容 量 | 5加仑(20KG容量) |
熔胶能力 | 15公斤/小时 |
出胶速度 | 0.1—15克每秒 |
出胶压力 | 0—8mpa可调 |
胶管接口 | 1路 |
设备尺寸 | 长1000mm 宽550mm 高1500mm |
设备重量 | 250公斤 |
驱动马达 | AC交流变频调速马达,速度可调,马达采用台湾爱得利品牌,变频器采用台湾台达品牌。 |
泵浦系统 | 高精度计量齿轮泵, 压力均匀,出胶量稳定;适应胶粘度范围可达50000CPS;最大出胶压力:50BAR |
压 盘 | “特氟龙”涂层,有效减少碳化物,利于清洗“特氟龙”涂层,有效减少碳化物,利于清洗。板式压盘,加温速度快,温度均匀。适用桶径280mm或268mm。 |
控制系统 | 采用台湾台达品牌的PLC和触摸屏控制,操作方便;各温区温度均独立控制,温感采用PT100;低温泵浦起动保护,过温保护功能;系统泵胶过压保护;系统自我诊断和自动检测,安全设计。双手放压盘安全设计,胶位(空桶)报警。升降气缸压力可调。 |
温 控 | 0-200度任意可调,温控精度±1度 |
工作气压 | 0.4—0.8mpa |
供电电压 | 380VAC,三相5线(3相线+零线+地线) |
胶机主功率 | 6KW |
整机

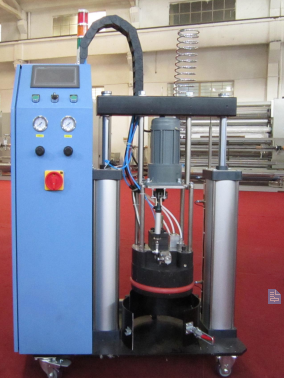

20KG胶机外形 最大长:1000mm 最大宽度:550mm 最大高度:1500mm 质量:约80KG 电源:380V 三相五线制 供气压力:0.7MP 盘加热功率:5KW 适用胶桶直径:280mm/286mm 熔胶能力:15公斤/每小时 最大泵速:45公斤/每小时 |

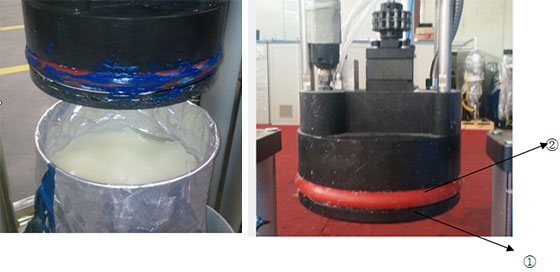

如图中①.压盘式溶胶:是指加热部分为铝合金加热盘,使用时加热盘从上向下压入胶桶内,加热盘位于胶质上方,当加热盘加热时,仅有上面一层胶与加热盘接触,使之达到熔点而熔化,胶桶下部分胶此时不加热,生产时需要多少,熔化多少,避免胶水长时间加热而老化变质。压盘采用铝合金精铸,加工中心精密加工,加热盘外表面经镀特氟龙深层渗透烧结处理,具有涂层强度高不易脱落,不粘杂物。其粘上固化胶水极易清除,可有效防止胶水炭化,确保胶质最佳,减少输胶系统堵塞等优点。
②熔胶时胶质与空气隔离:加热盘与胶桶内壁之间有O型圈密封,使得熔化的液体胶质不会与空气接触,保证了PUR使用条件
可温控加热管
可温控加热管采用进口特氟龙内胆,进口加热丝,保温性能好的保温外层。温度(1-200度)可根据客户要求任意调节。

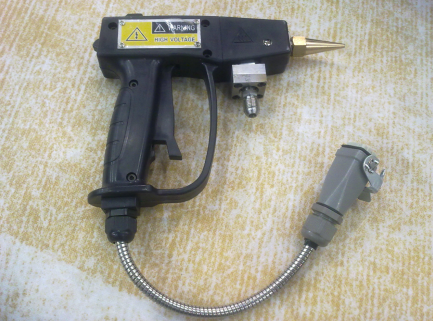

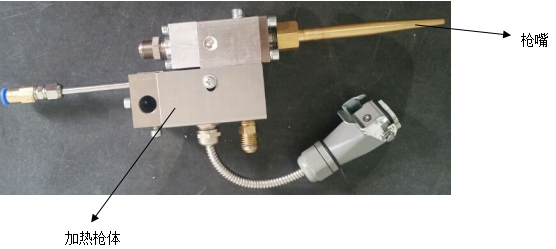

可温控加热胶枪
可温控加热胶枪,温度可根据要求(0-200度)任意调节,内部有自密封设计,根据指令可自动打开或关闭。枪嘴拆卸方便,可根据客户需求尺寸定制加工。总质量为1KG,装在机械手臂上轻巧灵活安装方便。
手动胶枪
可温控加热胶枪,温度可根据要求(0-200度)任意调节,内部有自密封设计,根据手动操作打开或关闭,枪嘴拆卸方便,可根据客户需求尺寸定制加工。体积轻便小巧,便于灵活的操作使用。
操作介绍
按钮和开关

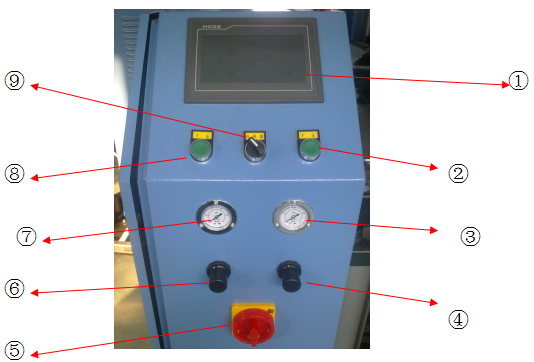

① 触摸屏,彩色全触控屏,中文操作,简单易用。包括温度设置、马达控制和故障信息。
② 压盘下压按钮。
③ 充气压力指针表,当压盘上升充气时才会显示。正常0.2MP-0.3MP。
④ 充气压力调整,顺时针拧压力调大,逆时针拧调小。用户可根据情况适当调整。
⑤ 组合开关,打开或关闭整机电源。
⑥ 下压压力调整(主机压力),也是顺时针拧调大,逆时针拧调小。
⑦ 下压压力指针表(主机压力),主机接上压缩气会有显示,正常值0.5MP-0.8MP,低于0.5MP整机不能正常工作。下压压力是指两个主气缸往(图2,⑦)下压的气压值,最佳值在0.7MP左右。
⑧下压按钮,在上图5中,这是第二个按钮。出于安全考虑,需要双手同时按住两个按钮压盘才能下压。
⑨ 旋钮开关,控制压盘上升 停止 下降,需要压盘上升旋钮打到左边(升)即可,旋钮打到中间(停)压盘停止上升。当压盘在未出桶时的位置时旋钮打到右边(降),压盘立即往下动作。如果压盘在出桶位置以上,这时旋钮开关打到右边(降)压盘并不会下压,还需要同时按住两个按钮(②,⑧),这样盘就能下压了。

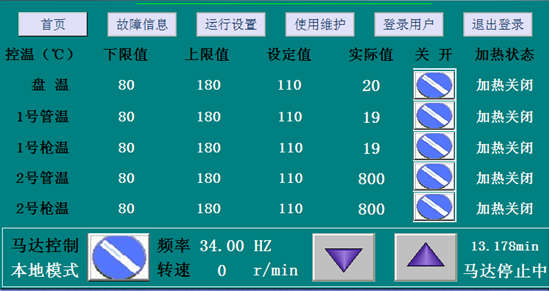

显示操作简单直观。如图:
主菜单画面(即温度设置画面)

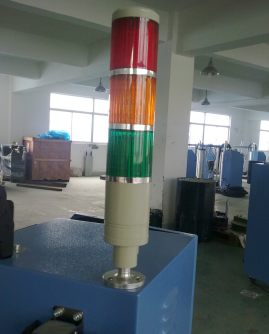

状态指示灯
开机后,未加热状态亮绿色,马达运转后绿灯闪烁。
亮黄色表示正在加热,当加热温度超过下限值转为绿色,红色灯闪烁时胶水用完或机器发生故障。(具体操作屏上有显示)
