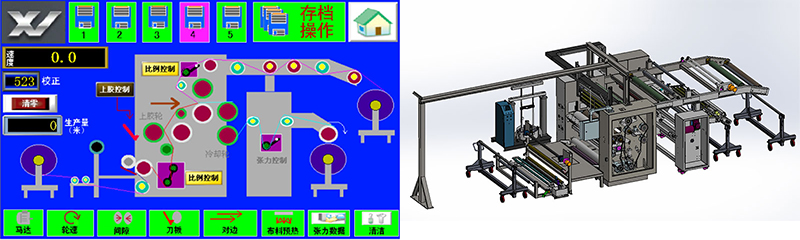

主操作页面
TH-PUR1800 PUR贴合机技术参数
品 名 | |||
PUR胶点转移复合机 | |||
一,设备规格描述: 机械轮幅1800mm, 生产线速:3~50M/min 电源须求 电源要求: 三相380V ,40KVA, 3相5线制 气压源:0.5Mpa, 200L/min , 设备重量12T, 设备尺寸:长11米,宽4.75米,高3.5米 涂胶种类:PUR热熔胶 涂胶方式:雕刻轮滚涂上胶 加热方式:导热油 冷却方式:恒温处理系统 收卷方式:表面收卷,恒压且可调 纠偏方式:液压对边系统 主动轮调速方式:交流马达变频调速 主要电气品牌:三菱 、安川 控制方式:触控屏+按钮 最大放卷直径:1.2米 最大收卷直径:1.2米 | |||
部件名称 | 主要配置及品牌 | ||
二、 A料入料 对边组 | 1,双轮式油缸对边组(配PID检知对照式电眼), 2,配φ80电镀导轮2根 3,配对边系统台湾产对射式光电眼和液压系统。 | ||
三、操作台 | 1,操作脚踏板一套 2,膜卷收转矩马达机构组,配φ80电镀轮3根 3,,转矩电机采用台湾富田,减速机采用台湾利明品牌。 | ||
四、薄膜发送 | 1,薄膜发送架与接触φ160橡胶轮1根采用1HP变频传动 2,薄膜发送用气胀轴1支, 3,橡胶轮包胶采用日本进口硅胶,耐酸碱溶剂和抗静电。 4,变频电机台湾富田品牌;减速机采用台湾利明品牌 | ||
五、上胶前张力 控制组 | 1,φ80铝轮双轮式张力舞动组1套,配精密气压配管组件组 2,气压精密调压阀采日本SMC品牌,检测角位移器采用日本思博品牌。 | ||
六、上胶前胶状展开轮 | 1,φ125条状展开轮(无传动)1根, 2,胶条原料采用日本进口硅胶,耐酸碱溶剂和抗静电。 | ||
七、上胶单元 | 1,φ250上胶雕刻轮1根,辊面有效区域内温差在2℃内。 2,2HP变频主速控制传动链条及回转接头。 3,轴承、勾刀式糊板及气动升降机构组与φ250硅胶背压1根,配电动手调间隙显示控制组。 4,变频电机采用台湾富田、减速机采用台湾利明、气缸采用台湾亚德客品牌,轴承采用日本NSK品牌,背压胶轮采用日本进口硅胶,耐酸碱溶剂和抗静电。 | ||
八、布料预热单元 | 采用红外线可调功率和间距加热,加热和设备联 动控制,设备停止时加热自动关掉。 | ||
九、贴合前展开轮 | 1,A料贴合前胶条状展开1根,采用1HP变频传动 2,B料贴合前铝片展开1根, 3,变频电机采用台湾富田和减速机采用台湾利明品牌 | ||
十、贴合单元 | 1,φ250贴合电镀轮1根采用2HP变频传动及 250硅胶背压轮与气动升降机构组, 2,配电动手调间隙显示控制组, 3,电镀轮采用镀硬铬和镜面抛光处理,硅胶 轮采用日本进口硅胶,耐酸碱溶剂和抗静电, 4,变频电机台湾富田,减速机采用台湾利明品 牌,轴承采用日本NSK品牌。 | ||
十一、冷却轮组 | 1,φ250电镀冷却轮2根,配回转接头与轴承 2,电镀轮采用喷细砂表面粗糙处理和镀硬铬处理。 3,轴承采用日本NSK品牌 | ||
十二、 B料发送架 | 1,φ160硅胶胶传动1根采用2HP变频传动及双轮式油缸对边组(配PID检知对照式电眼与电眼位移电动手调机构组) 2,φ80电镀导轮3根。 3,橡胶轮采用优质天然橡胶和防静电处理。 4,变频电机采用台湾富田、减速机采用台湾利明品牌。 | ||
十三、卷取前张力组 | 1,φ100铝轮张力舞动组,配精密气压配管组件组, 2,气压调压阀采用日本SMC品牌,检测角位移器采用日本思博品牌、 3,铝轮表面做硬质氧化处理。 | ||
十四、卷曲加热组 | 采用红外线可调功率加热,加热和设备联动制, 设备停止时加热自动关掉。 | ||
十五、表面卷取旋臂组 | 1,φ160橡胶传动轮1根 2,采用2HP变频传动与动升降机构组 3,卷取前铝合金展开轮1根(无传动)与旋臂反压精密气压管组合件组及错边装置。 4,橡胶轮采用优质硅胶和防静电处理, 5,变频电机采用台湾富田品牌、减速机采用湾 利明品牌,气压调压阀采用日本SMC品牌。 | ||
十六、模温组 | 热油模温机组200℃ 18kw/24kw可调模温机1台。 | ||
十七、换轮吊车组 | 雕刻轮更换用单轨1吨双动升降吊车组,方便下 和前后移动。 | ||
十八、电控连动单元 | 1,电控配电箱体空间大,方便检修和设备升级加装 2,断路器、接触器和热继电器采用日本富士品牌 3,PLC采用日本三菱品牌,变频器采用日本安川,人机界面采用日本普洛菲斯品牌。 | ||
十九、溶胶系统 | 200公斤(55加仑)溶胶系统一套,每小时熔胶45公斤,配备6米溶胶管,气控热熔胶枪。 | ||
二十一、备品 | 1, 糊闸侧挡板 *6只 2, 30mm*0.3mm刮刀片 *5只 3,随机工具一套 | ||
主机以外部件名称 | 单位数量 | 备注 | |
1,加湿器 | 1 | ||
2,切边系统 | 1 | ||
3,带气涨轴小车 | 4 |
